计组-输入/输出系统(7)

7.1 I/O系统基本概念（*）

21年大纲已删除该内容

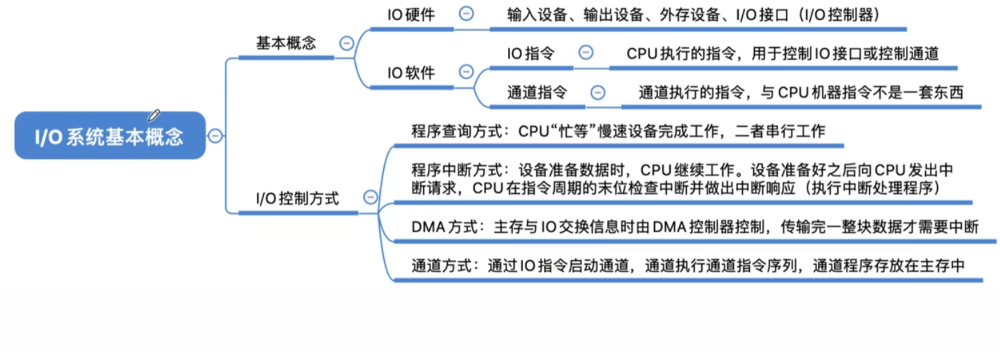

基本概念

I/O接口：又称 I/O 控制器、设备控制器，负责协调主机与外部设备之间的数据传输。

image-20261004205927647

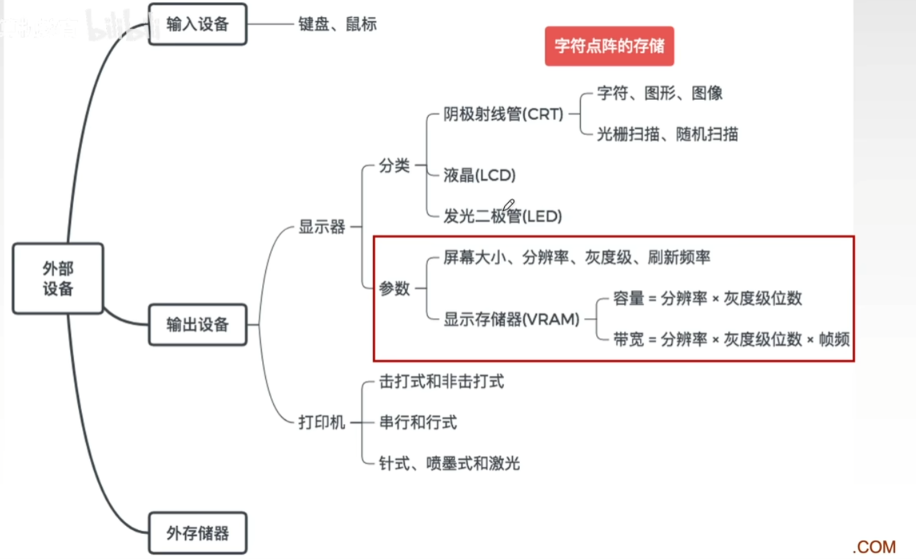

外部设备

image-20261004210936765

7.2 I/O 接口

I/O接口的作用

  • 数据缓冲：通过数据缓冲寄存器（DBR）达到主机和外设工作速度的匹配
  • 错误或状态监测：通过状态寄存器反馈设备的各种错误、状态信息，供CPU查用
  • 控制和定时：接收从控制总线发来的控制信号、时钟信号
  • 数据格式转换：串-并、并-串 等格式转换
  • 与主机和设备通信：实现 主机—I/O接口—I/O设备 之间的通信

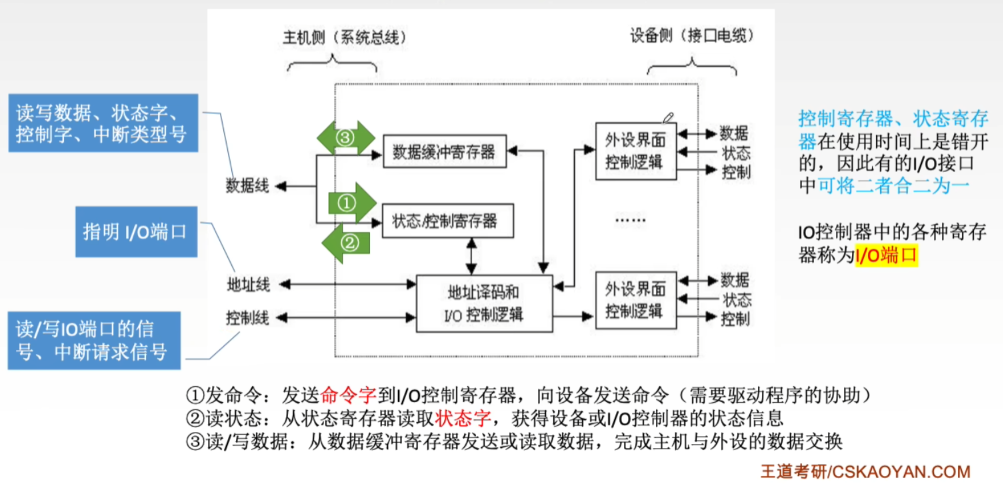

I/O接口的工作原理

命令字也可被称为“控制字”

image-20261004211728728

接口与端口

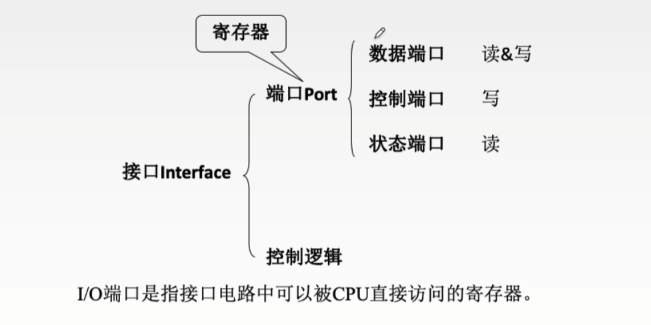

image-20261004212501293

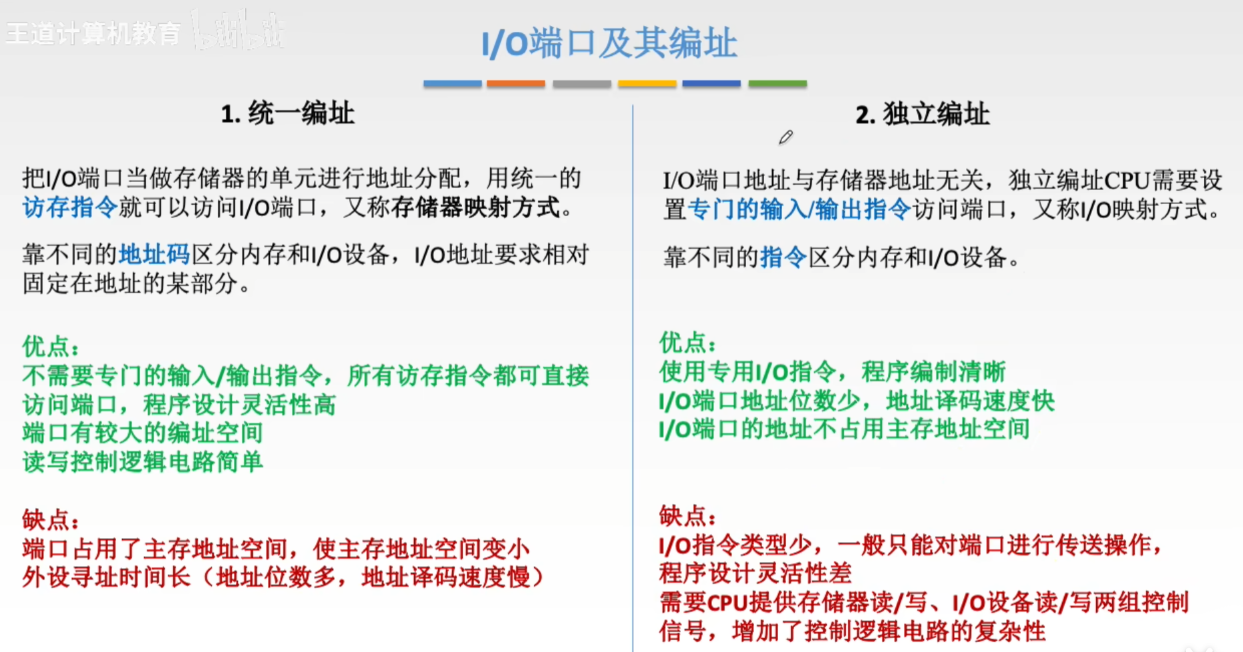

image-20261009145024632

I/O接口的类型

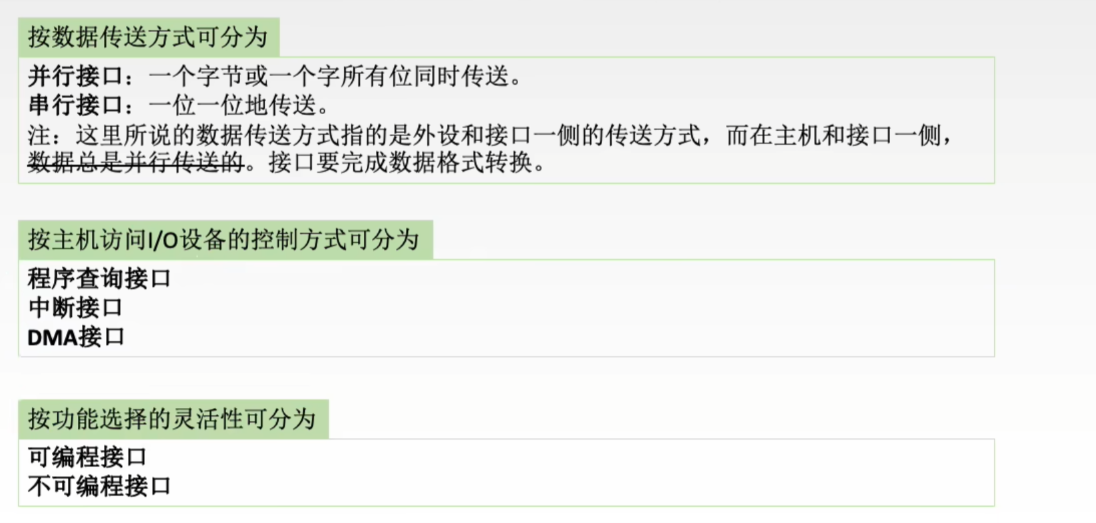

image-20261009145229903

7.3 I/O 方式

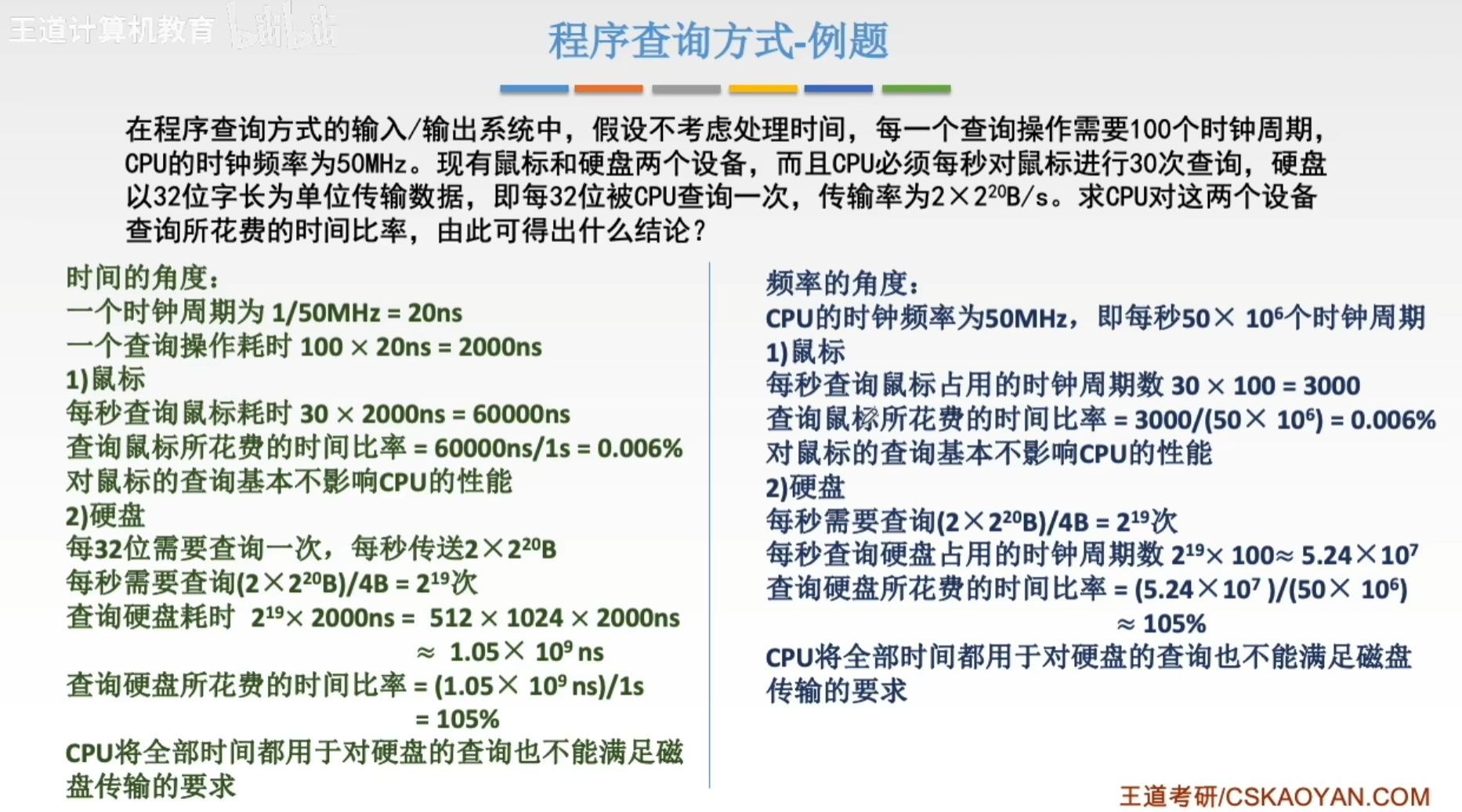

程序查询方式

  • 独占查询：CPU \(100\%\) 的时间都在查询I/O状态，完全串行
  • 定时查询：在保证数据不丢失的情况下，每隔一段时间CPU就查询一次I/O状态。查询的间隔内CPU可以执行其他程序

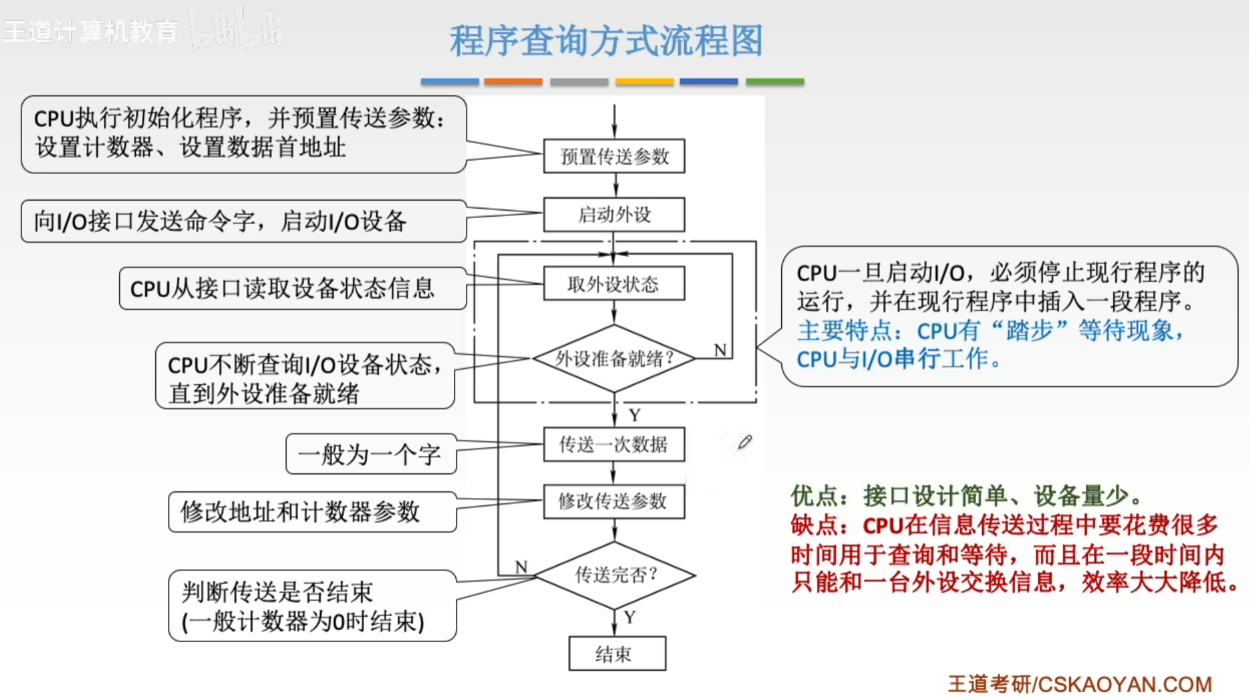

image-20261009150226874

image-20261009153108726

程序中断方式

中断的作用和原理

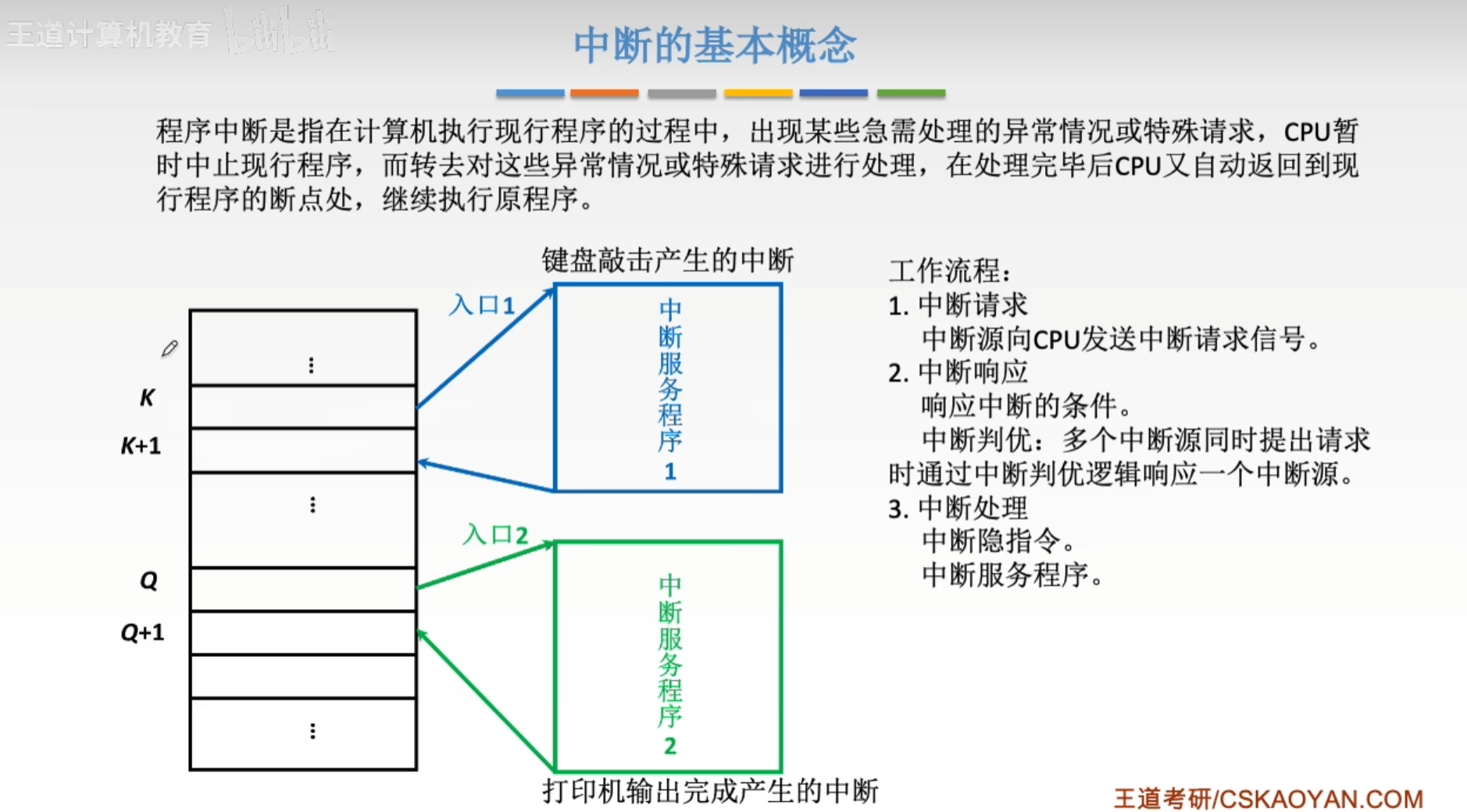

image-20261009154116412

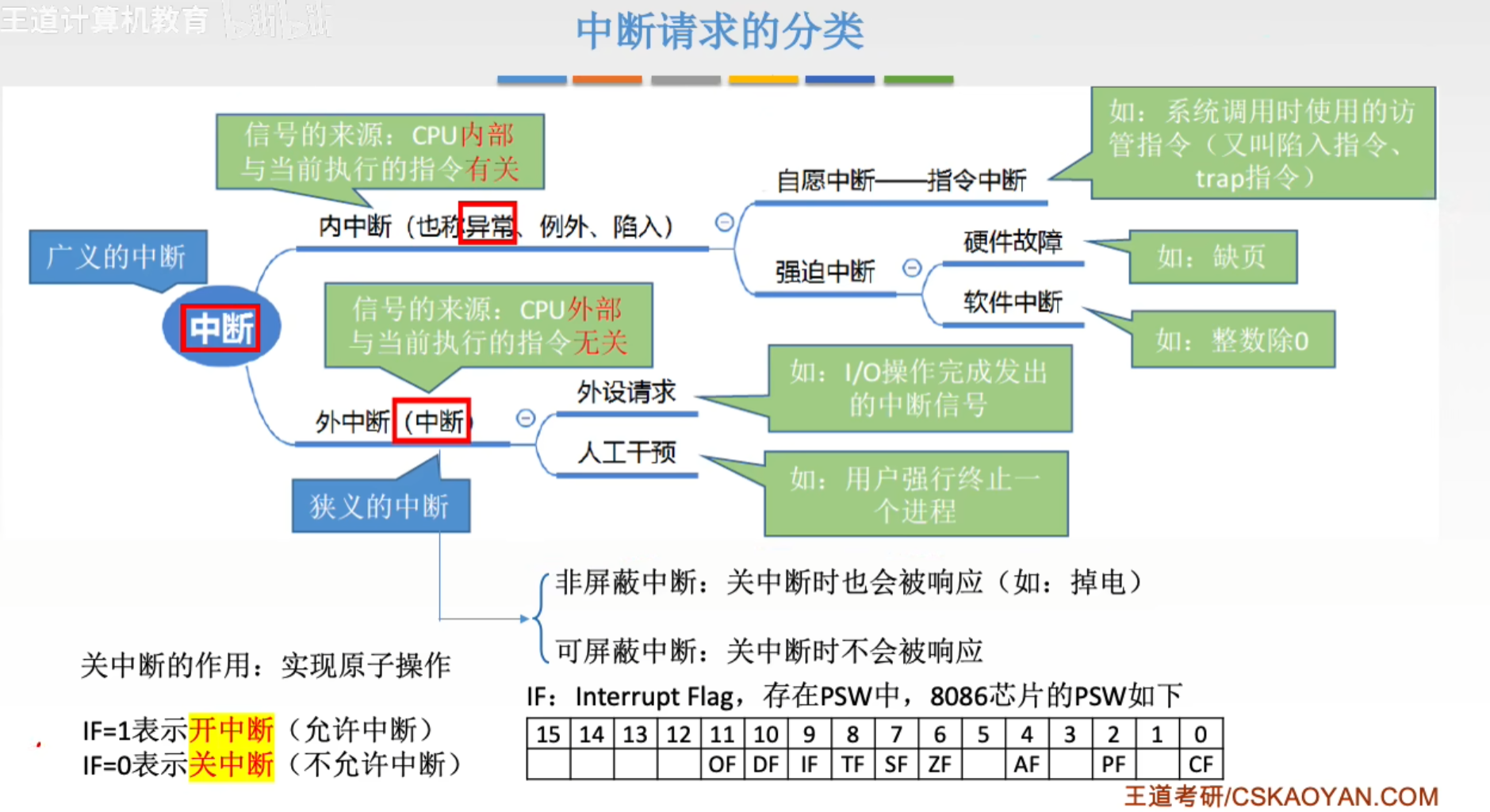

image-20261009155200834

中断判优

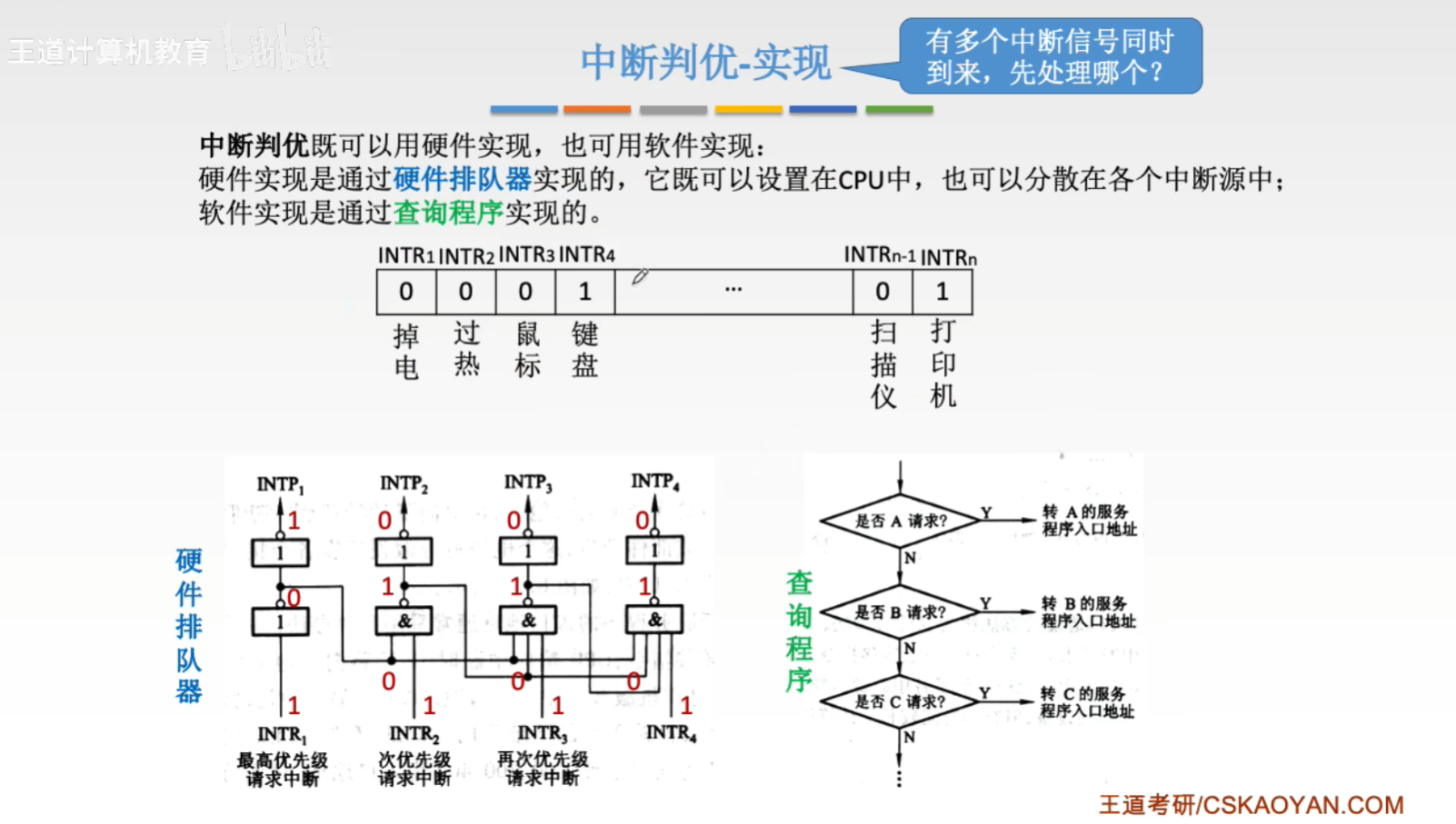

image-20261009155716947

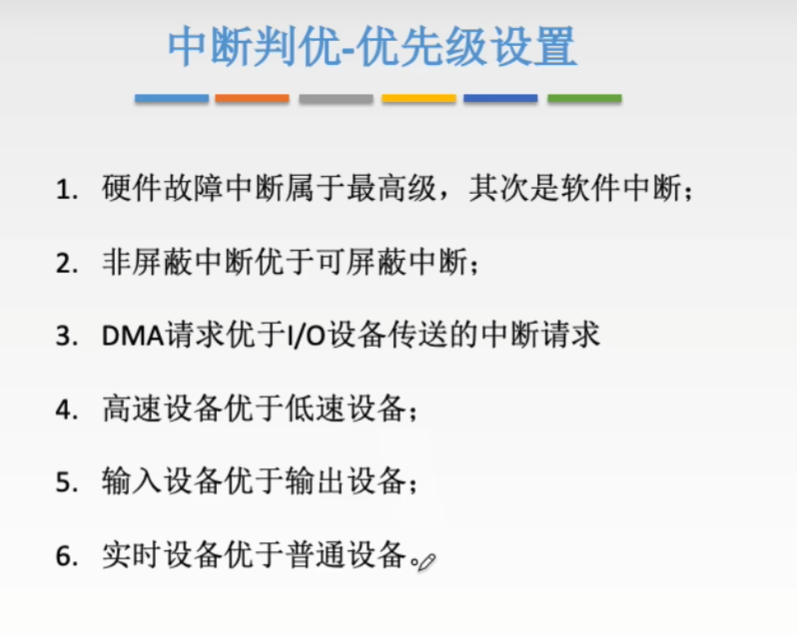

image-20261009181945351

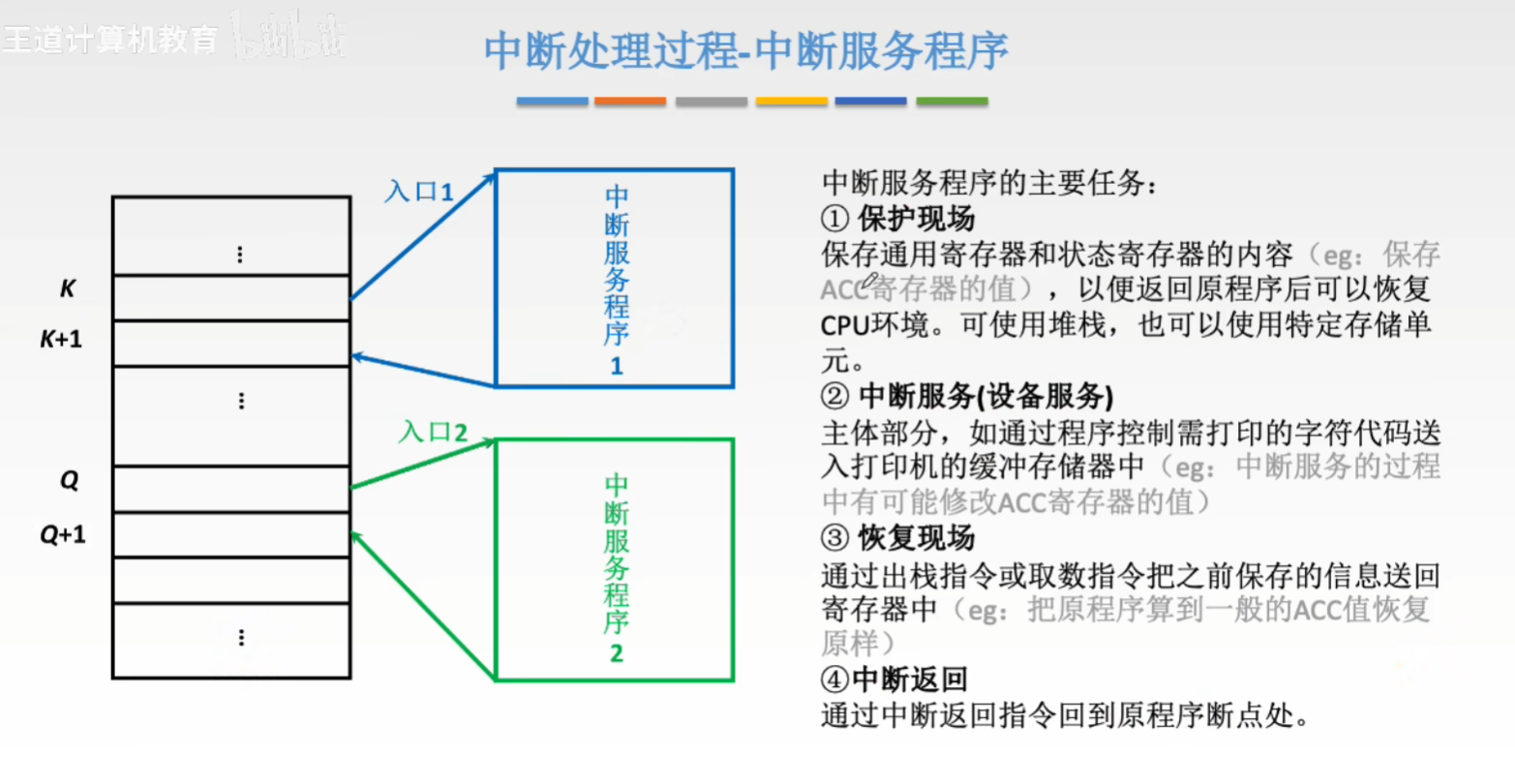

中断处理过程

单重中断

单重中断：执行中断服务程序时不响应新的中断请求

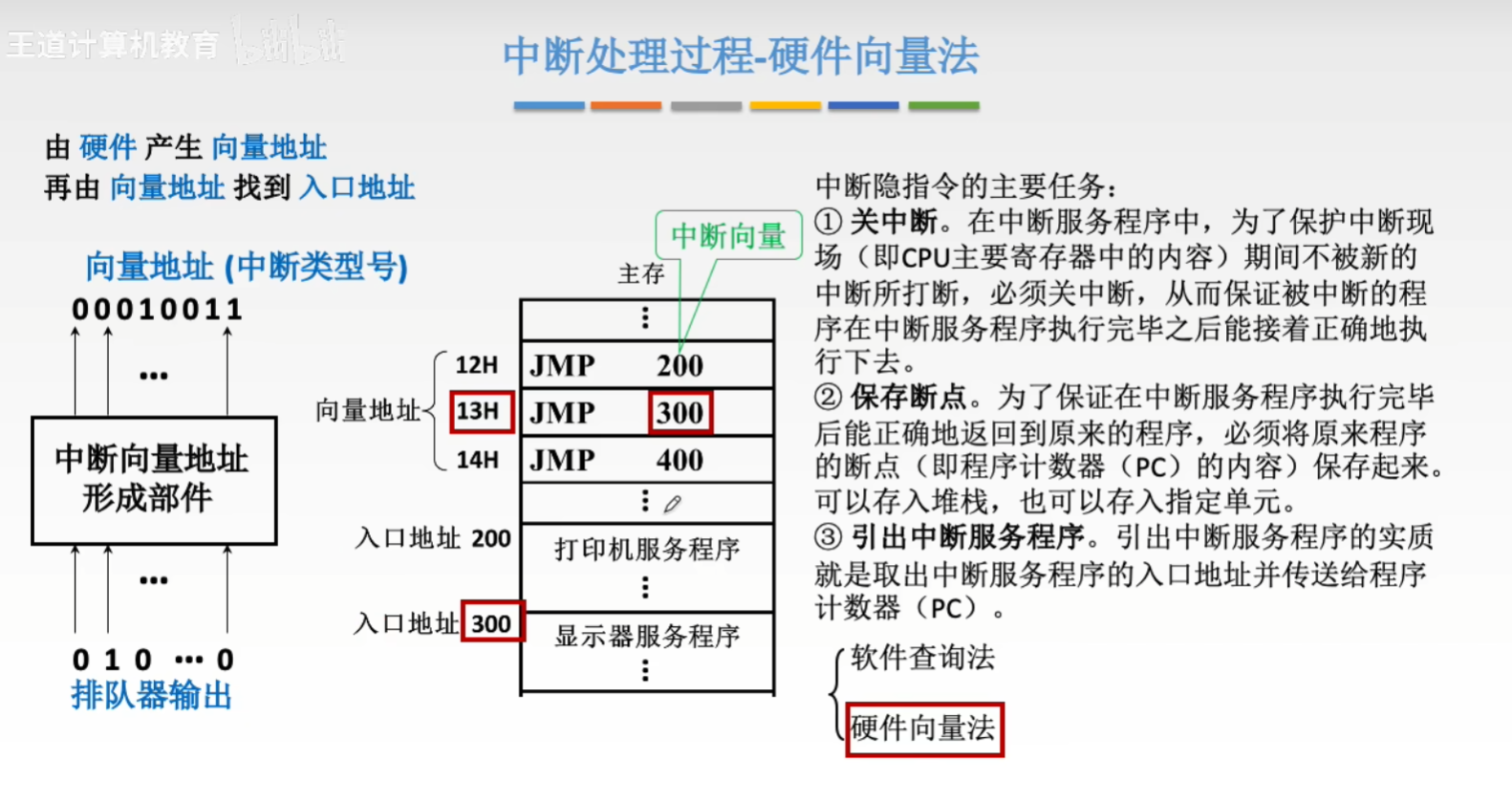

image-20261009183853462

image-20261009184104560

多重中断

多重中断：又称中断嵌套，执行中断服务程序时可响应新的中断请求。

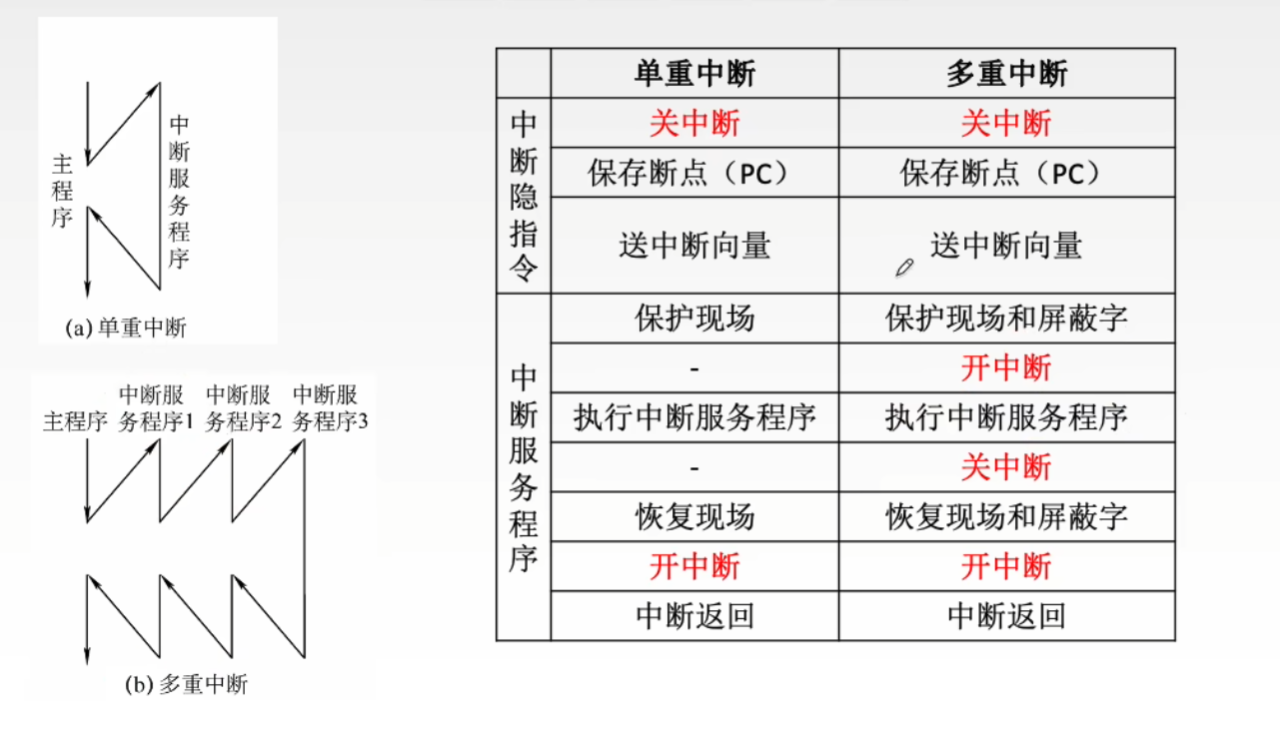

image-20261009184537398

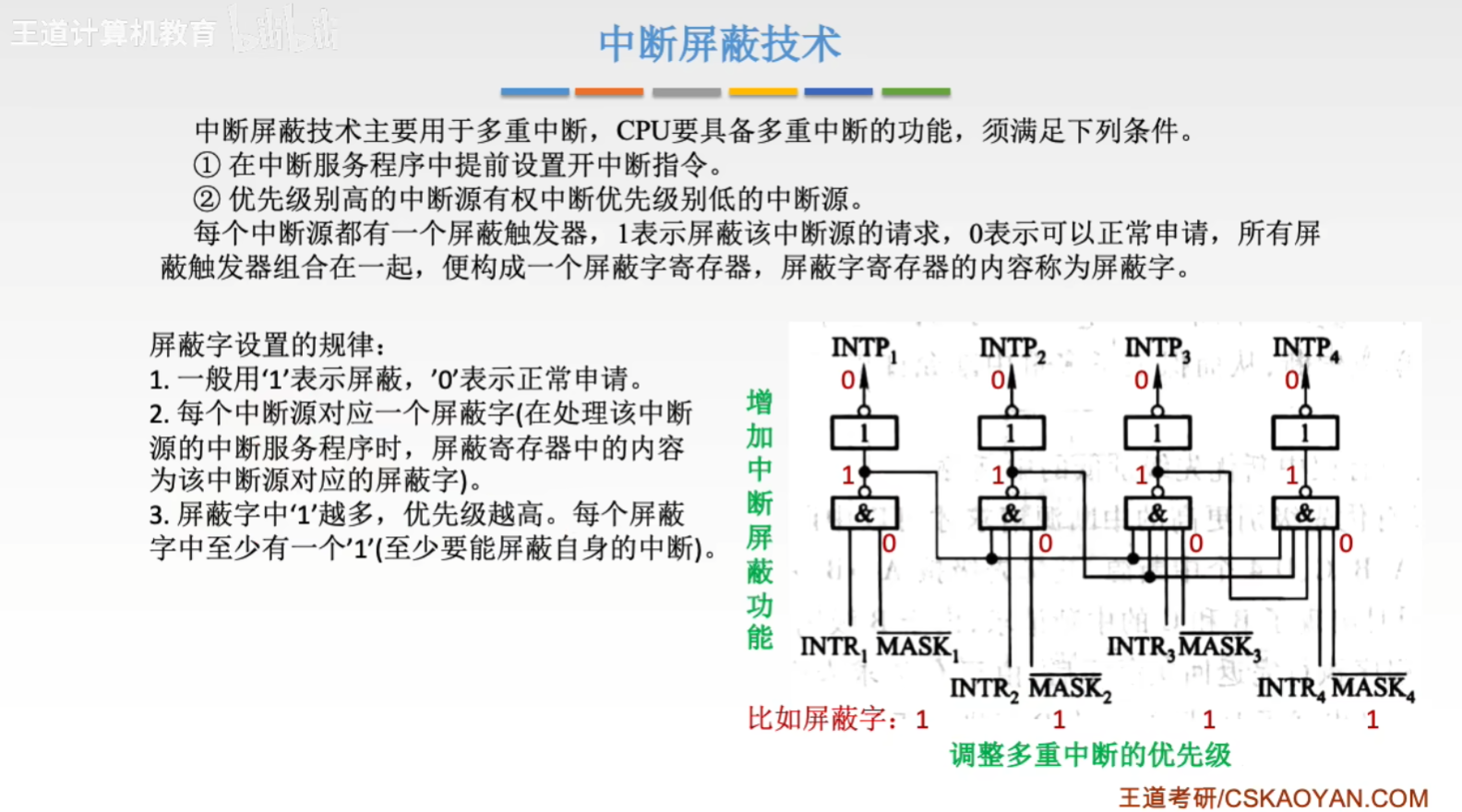

image-20261009185054252

程序中断方式

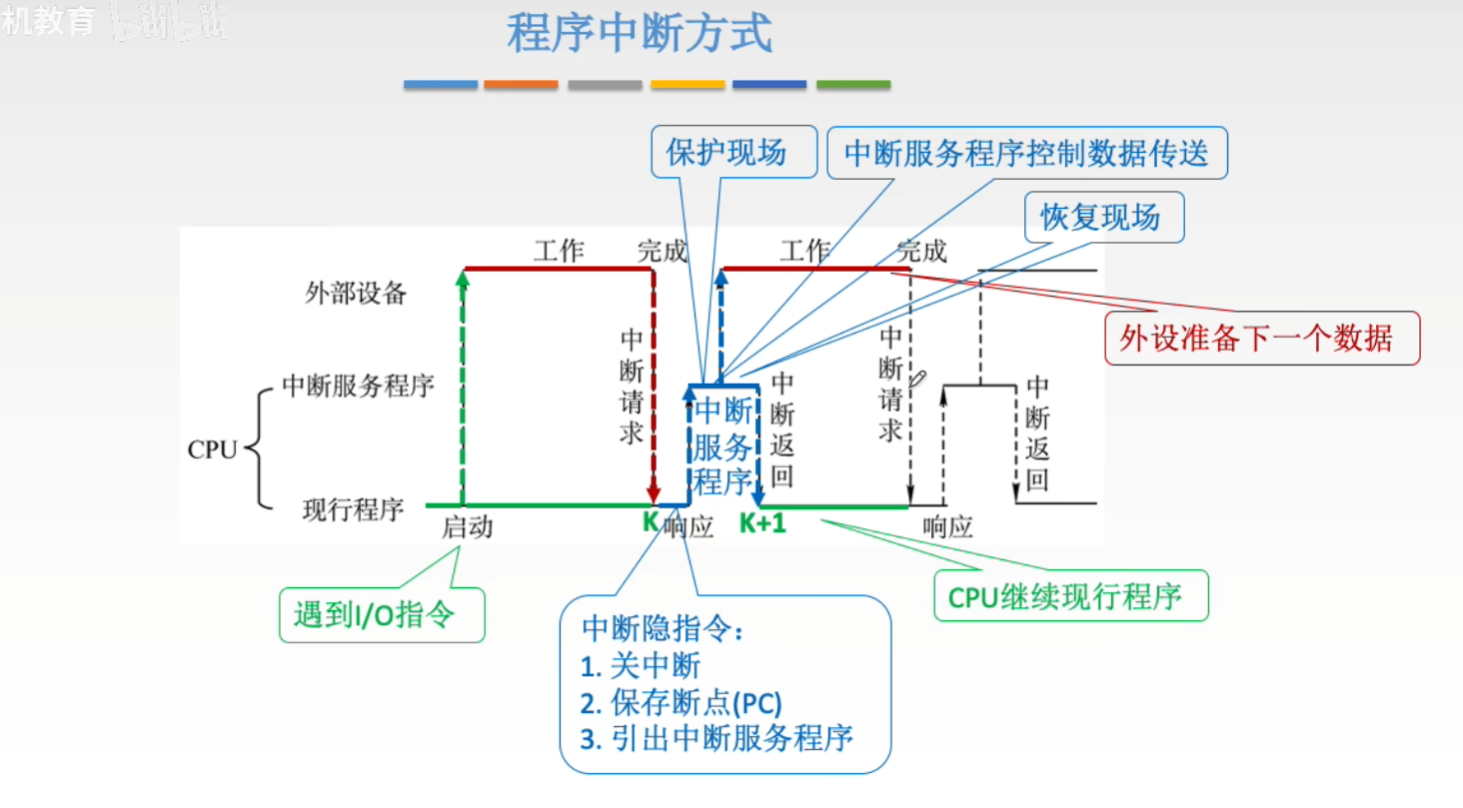

image-20261009194209213

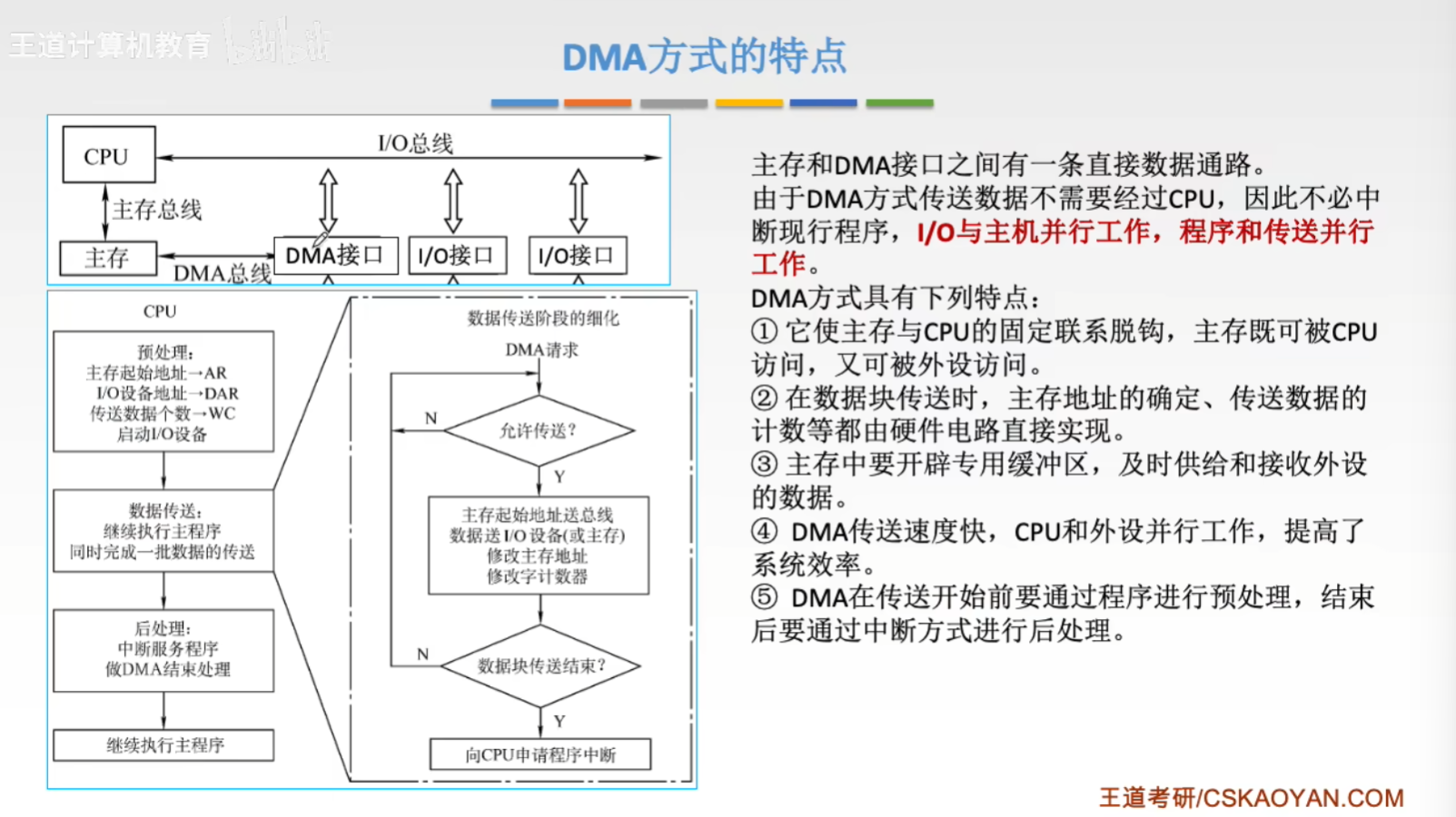

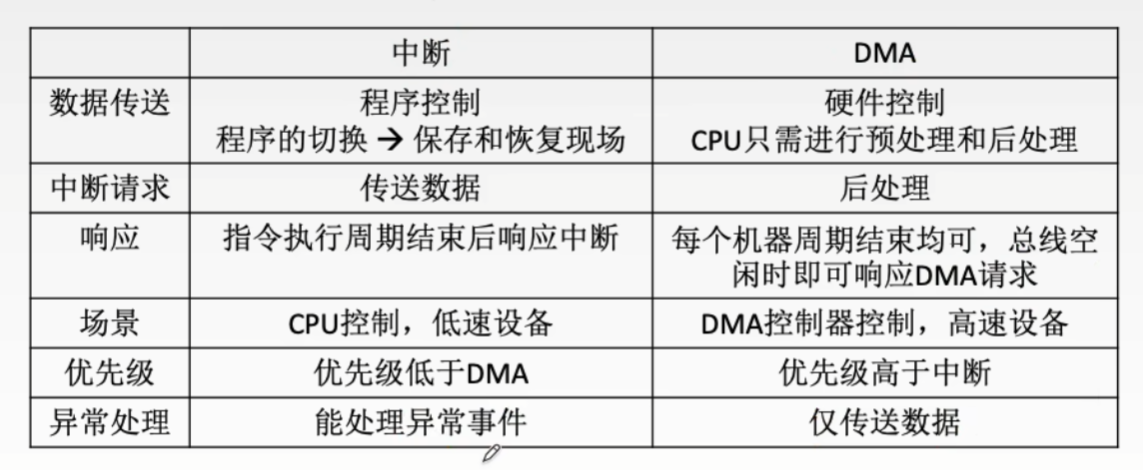

DMA 方式

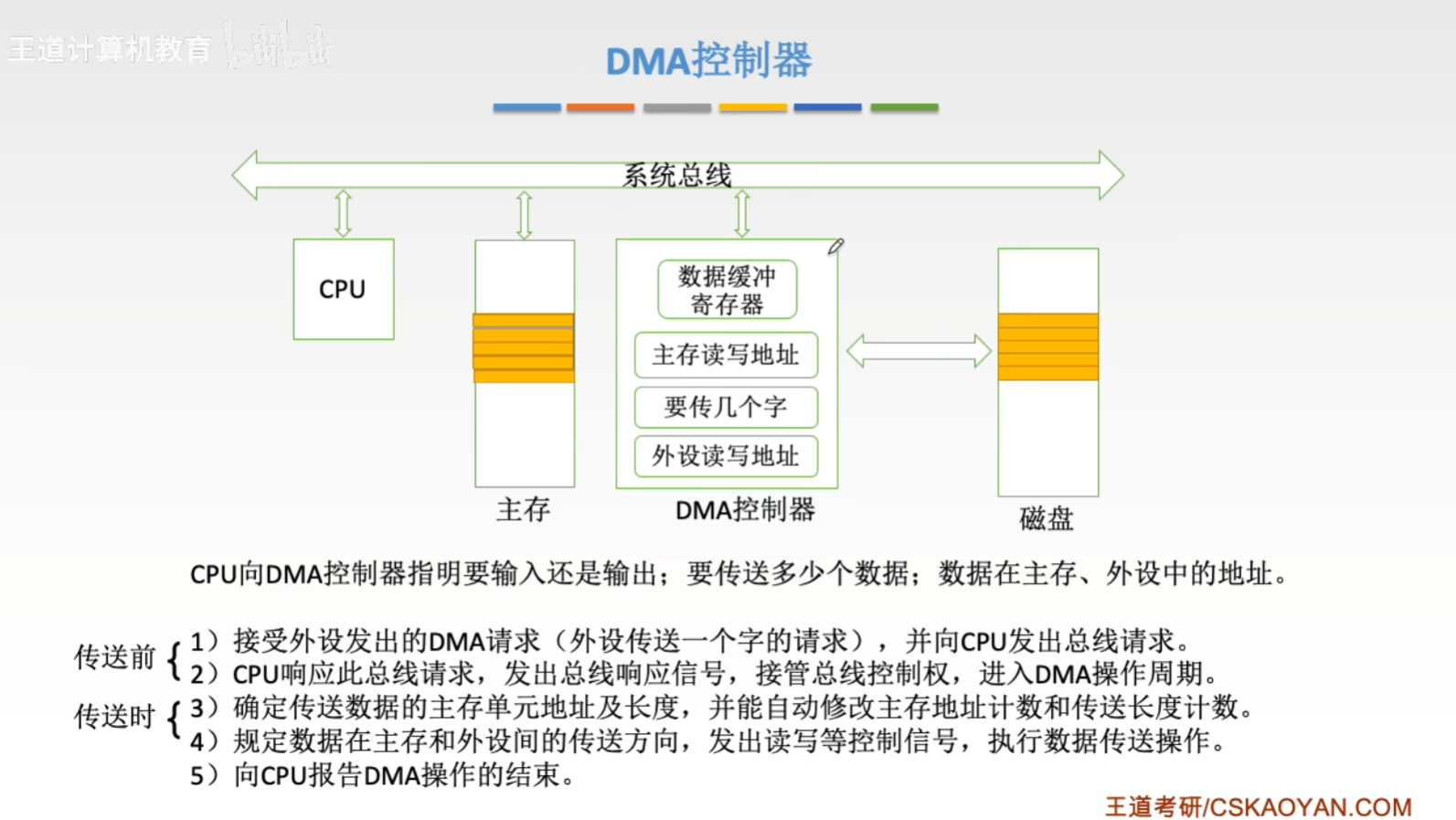

image-20261009195020652

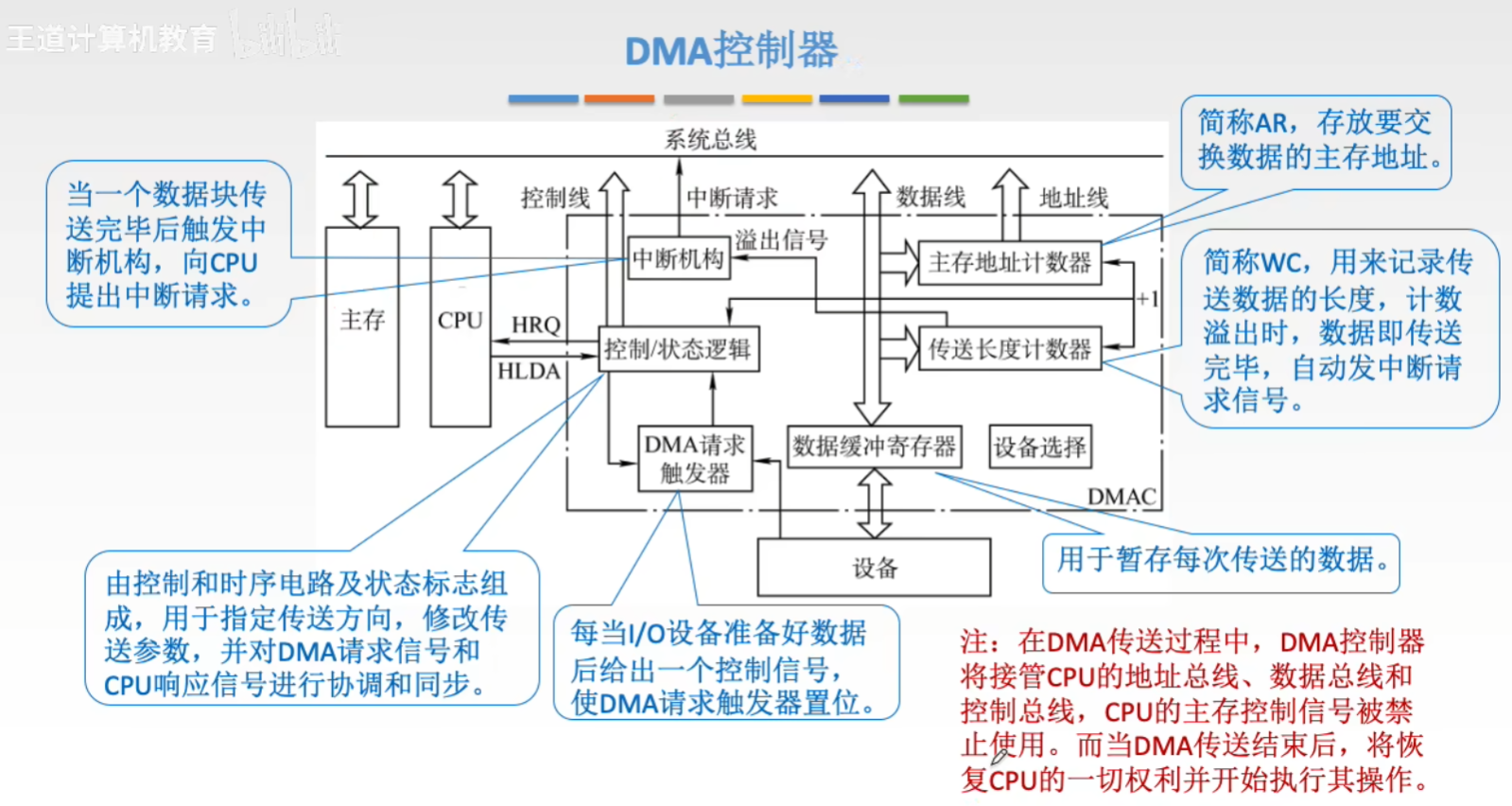

image-20261009195245251

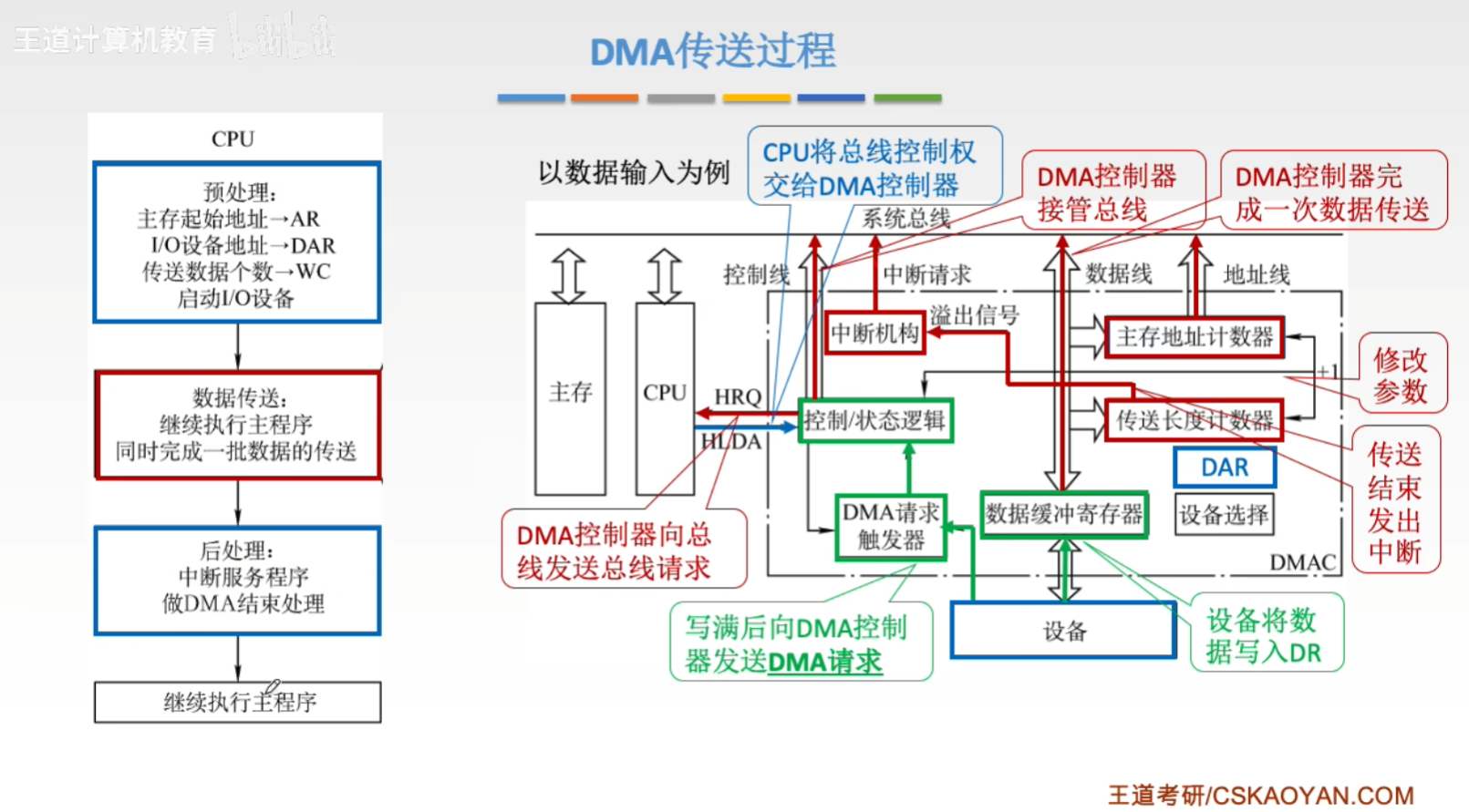

image-20261009195743757

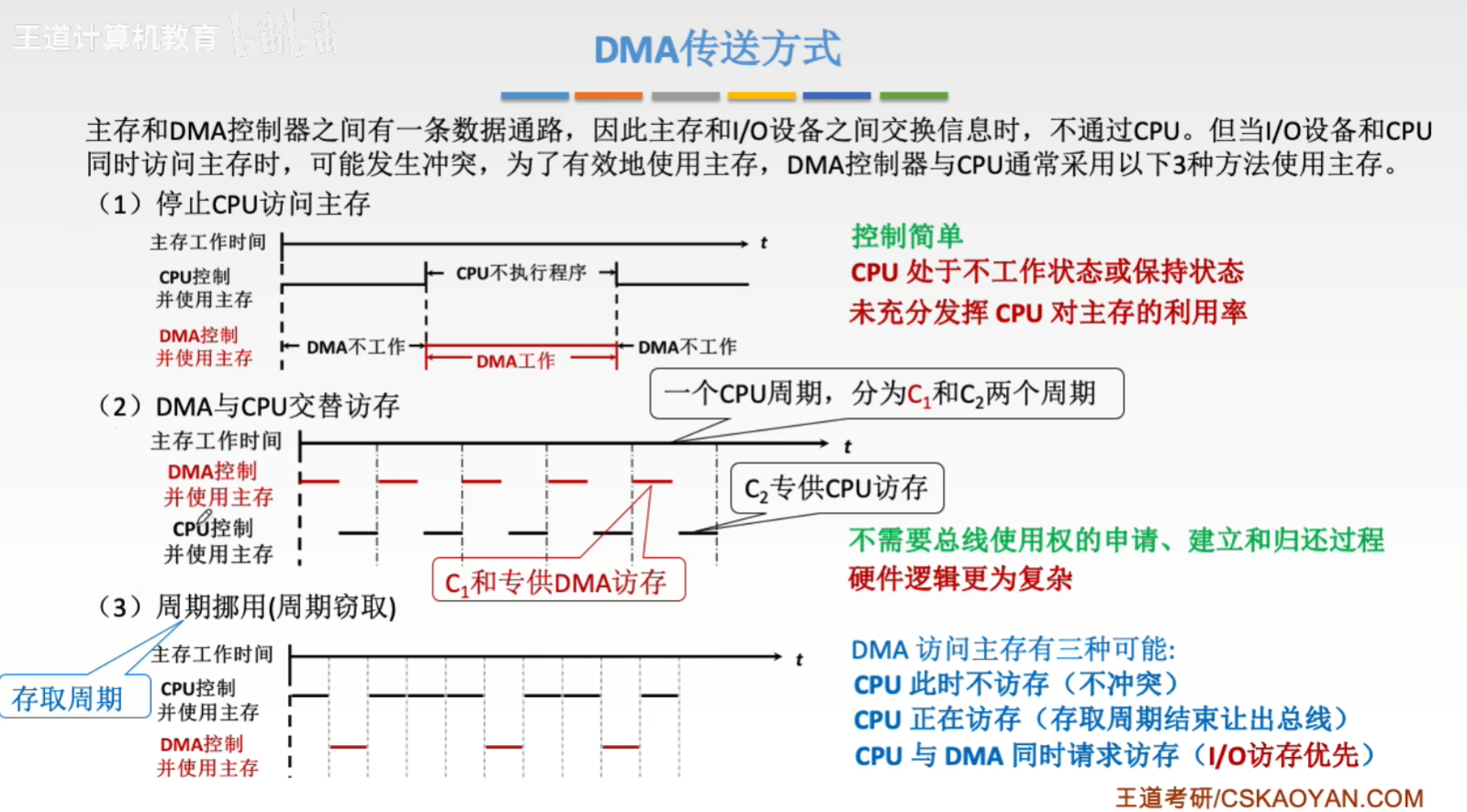

image-20261009200351963

image-20261009200330960

image-20261009200538749
